选择回火温度和保温时间。

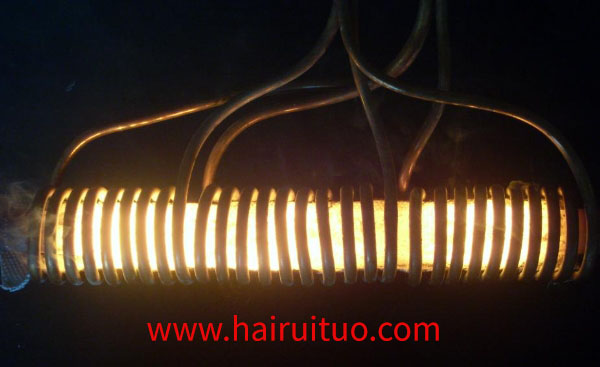

为了获得稳定的回火组织和良好的综合力学性能，需要对热轧棒进行回火处理。模具花样视频app黄版下载加热淬火钢采用两种回火处理方法；一种是传统的加热回火处理，主要用于中低温回火，另一种是模具花样视频app黄版下载加热快速回火处理，用于高温回火。在传统的加热回火处理中，回火温度和保温时间的选择，参照传统的热处理方法，这里不再重复。以下仅介绍模具花样视频app黄版下载加热回火温度和保温时间的选择方法。

回火温度和保温时间的选择基于这两个工艺参数的选择基于钢材回火后机械性能的要求。回火温度、保温时间和硬度的对应关系通常用于确定合适的回火温度和保温时间。

模具花样视频app黄版下载加热回火温度、保温时间和硬度之间的关系。在相同的回火硬度条件下，模具花样视频app黄版下载加热回火温度比传统加热回火温度高80~100℃，前者回火保温时间远短于后者。由此可见，对于亚共析低合金钢，花样视频app黄版下载加热淬火钢的回火温度应高于传统回火温度80~100℃。回火保温时间应根据钢的直径确定。对直径小于30mm的钢材，当加热速度控制在10~20℃.S-l时，能考虑；回火保温时间。钢直径为30~60mm时，应考虑回火保温时间，以保证表面与中心温度的均匀性。但回火保温时间不宜过长，一般应控制在60s以内，否则会增加保温传感器或保温炉的长度。
