40cr钢高频淬火硬度技术要求


40Cr是什么？

  40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用广泛的钢之一。调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。

  钢的淬透性良好，水淬时可淬透到Ф28～60mm,油淬时可淬透到Ф15～40mm。这种钢除调质处理外还适于氰化和高频淬火处理。切削性能较好，当硬度为174～229HB时，相对切削加工性为60%。该钢适于制作中型塑料模具。

  我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、国际标准化组织ISO标准钢号41Cr4。

 40Cr的硬度要求是多少？

  40Cr调质以后的硬度大概在HRC32-36之间,也就是说大概HB301-340之间.

  40Cr—830-860℃油淬—>55HRC

  150℃回火—55HRC

  200℃回火—53HRC

  300℃回火—51HRC

  400℃回火—43HRC

  500℃回火—34HRC

  550℃回火—32HRC

  600℃回火—28HRC

  650℃回火—24HRC

 40cr能高频淬火吗？

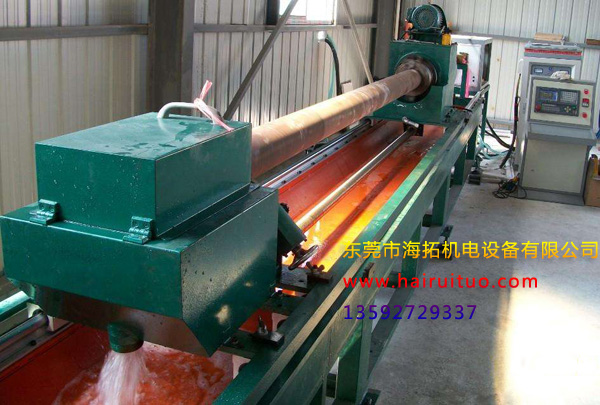

  60-100KHz的高频机，就可以淬火，采用连续淬火的方式，淬火到HRC55-60，180°C回火，得到HRC45-50.通过调整速度和温度，很好处理。花样视频用100KHz的高频机，速度40cm/min.淬火深度0.8-1.2mm,处理40Cr的轴。

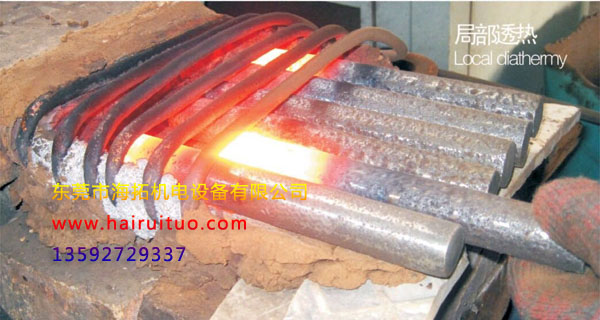

  40cr材料高频或中频淬火高硬度：

  淬火后的硬度可达到HRC48~53,高频淬火有效淬硬深度为0.5～2 mm,中频淬火有效淬硬深度为2～10 mm,此工件如果不承受扭曲及压力负荷的话,淬火就够了。 |
