内孔高频花样视频app黄版下载加热快速退火后，冷拉轴承钢树内应力。

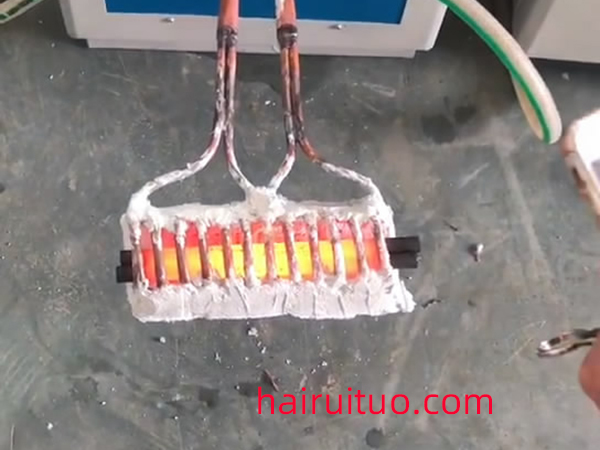

冷拉变形后，钢材内部有很大的内应力，如果不及时消除，会引起内部裂纹。退火可以降低内应力，使其达到安全水平。在传统的加热和退火处理中，钢材在炉内缓慢冷却，为降低内应力提供了更有利的条件。而且内孔高频花样视频app黄版下载加热快速退火处理，钢材从高温到常温都在大气中冷却，能否降低钢材的内应力，使其分布均匀。为此，笔者对退火前后GCr15冷拉材料的内应力分布进行了测试和仪器分析。

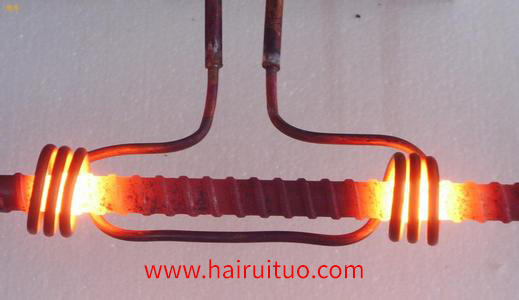

利用x光应力分析仪分析退火前后相同应力状态的结果。试验钢的直径为23毫米，每隔90个圆周。定点并测量其应力，退火后测量相同点的应力。退火温度为800℃，采用15℃.S'-I,40℃.S-l,65℃.S-l三种加热速度，以确定其对内应力的影响。从测试结果中可以得出以下初步结论。

(1)内应力状态发生变化。

从退火前的拉应力转化为压应力，退火后表面应力状态发生根本性变化。

(2)退火后内应力值明显减小。

样品A从96MPa下降到18MPa，样品B从45MPa下降到13.5MPa，样品C从185.2MPa下降到24.8MPa，内应力值下降70%~85%。

(3)内应力分布的均匀性随着退火时内孔高频花样视频app黄版下载加热速度的提高而降低800℃。钢的内应力值与小的差值为4.SMPa，40℃.S-l为11.5MPa.65℃.S-l为15.8MPa。但即使采用65℃.S-l加热速度，产生的内应力也不会对钢材质量造成任何危害。其内应力处于安全水平。

综上所述，可以认为冷拉轴承钢的内应力约80%可以消除，内应力分布均匀，完全达到再结晶退火的目的。
