0A14001、0A14046、0A14050是三种推土机变速箱拨叉，技术要求为：两爪平面表面淬火，硬度要求≥55HRC，工艺设计为对爪部进行高频花样视频app黄版下载淬火，原来采用单爪高频表面淬火，效率比较低，为了提高效率，现设计了一套拨叉组合工装，通过更换拨叉定位销，配合一次同时加热、预冷、冷却淬火专用花样视频app黄版下载器，对三种不同的拨叉进行高频淬火。

拨叉组合高频淬火工装包括底座（见图1）和移动小车（见图2）两大部分、底座通过连接杆与花样视频app黄版下载淬火机床连接固定，移动小车在底座的滑槽中可以来回滑动，拨叉零件通过拨叉定位销装在移动小车上，拨叉定位销和磁体可以将拨叉在移动小车的小车台面上固定，小车通过底座滑动推入高频淬火花样视频app黄版下载器内进行高频淬火。

图1 底座

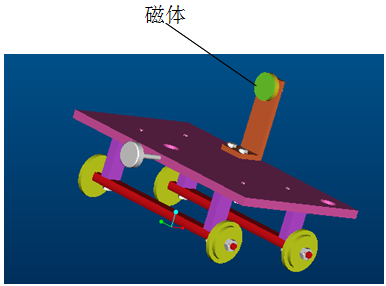

图2  移动小车

拨叉类零件，形状不规则，此工装能使拨叉类工件在高频淬火时候很好的定位，不同形状的拨叉可以选用不同位置的拨叉定位销，并可通过更换或者增减不同高度的拨叉垫圈使拨叉准确定位（见图3、图4、图5），装卡方便，提高效率。

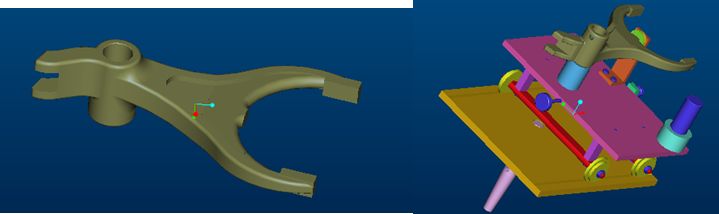

图 3

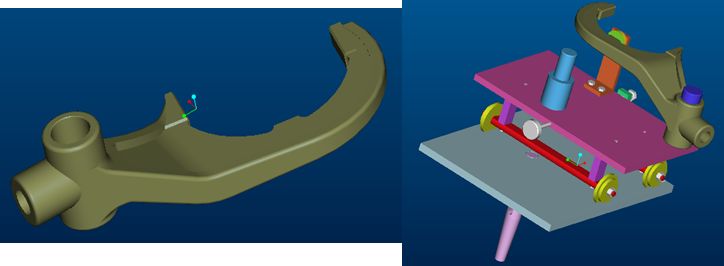

图  4

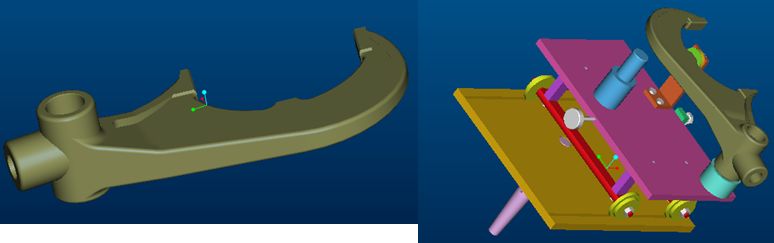

图   5

通过生产实践，不同形状的拨叉可以选用不同位置的拨叉定位销，并可通过更换或者增减不同高度的拨叉垫圈使拨叉准确定位。操作简单、使用灵活、定位准确、拆装方便，解决了拨叉类零件的高频淬火的夹装问题，具有显著的经济效益。
